H44W 法兰旋启式止回阀主要用途及特点
旋启式止回阀H44是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。 H44国标旋启式止回阀适用于石油、化工、水力、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。
H44W 法兰旋启式止回阀执行标准
| 设计 | GB/T12236 |
| 压力温度基准 | GB/T 12224 |
| 结构长度 | GB/T 12221 |
| 法兰尺寸 | GB/T9113.1 |
| 检验和测试 | JB/T9092 |
性能参数
| 型号 | 公称压力 | 试验压力 | 工作温度 (℃) |
适用介质 | ||
| 强度(水) (MPa) |
密封(水) 空气(MPa) |
低压密封 空气(MPa) |
||||
| H44W-16P(R) | 1.6 | 2.4 | 1.8 | 0.6 | ≤200 | |
| 硝酸类 | ||||||
| H44W-25P(R) | 2.5 | 3.8 | 2.8 | 0.6 | ≤200 | |
| 醋酸类 | ||||||
| H44W-40P(R) | 4.0 | 6.0 | 4.4 | 0.6 | ≤200 | |
| 硝酸类 | ||||||
材料列表
| 部件名称 | 材质 |
| 阀体 | ZG08Cr18Ni12Mo2Ti |
| 阀瓣 | ZG08Cr18Ni12Mo2Ti |
| 摇杆 | ZG08Cr18Ni12Mo2Ti |
| 垫片 | 06Cr17Ni12Mo2 |
| 螺母 | A194-8M |
| 开口销 | 06Cr17Ni12Mo2 |
| 销轴 | 06Cr17Ni12Mo2 |
| 支架 | ZG08Cr18Ni12Mo2Ti |
| 弹簧垫 | 06Cr17Ni12Mo2 |
| 螺栓 | A194-8BM |
| 铭牌 | 06Cr19Ni10 |
| 大薄片 | 不锈钢+PTFE 缠绕 |
| 阀盖 | ZG08Cr18Ni12Mo2Ti |
| 吊环螺钉 | 不锈钢 |
| 中法兰螺杆 | A193-B8 |
| 中法兰螺母 | A194-B8 |

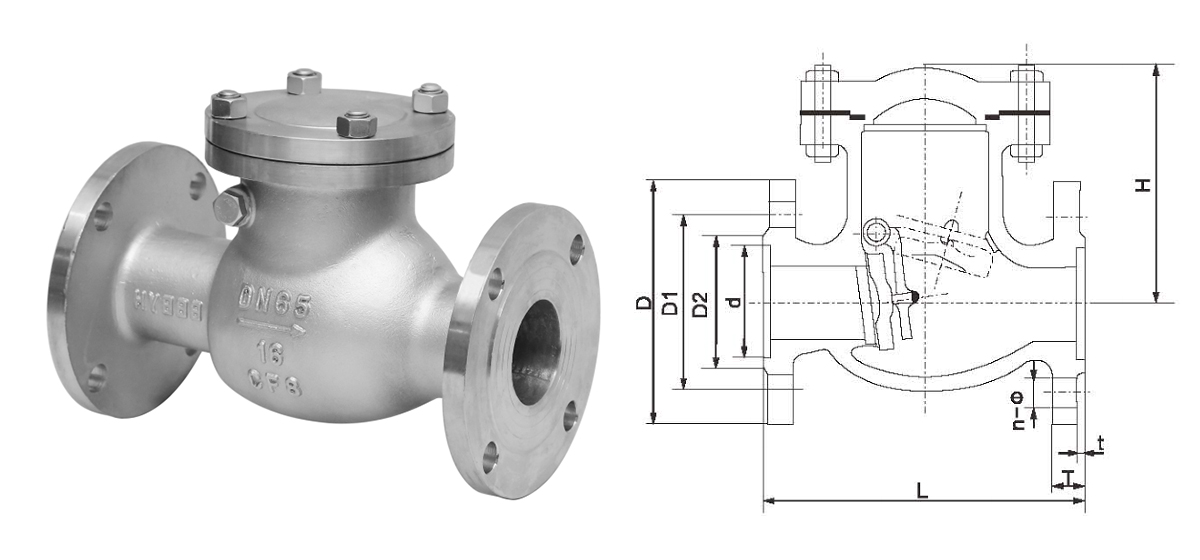

外形尺寸
| DN | L | D | D1 | D2 | T | t | H | n-φ |
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | - | 4-14 |
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | - | 4-14 |
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | - | 4-14 |
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | - | 4-18 |
| 40 | 200 | 145 | 110 | 85 | 16 | 2 | - | 4-18 |
| 50 | 230 | 160 | 125 | 100 | 16 | 3 | 160 | 4-18 |
| 65 | 290 | 180 | 145 | 120 | 18 | 3 | 177 | 4-18 |
| 80 | 310 | 195 | 160 | 135 | 20 | 3 | 187 | 8-18 |
| 100 | 350 | 215 | 180 | 155 | 20 | 3 | 202 | 8-18 |
| 125 | 400 | 245 | 210 | 185 | 22 | 3 | 227 | 8-18 |
| 150 | 480 | 280 | 240 | 210 | 24 | 3 | 263 | 8-23 |
| 200 | 550 | 335 | 295 | 265 | 26 | 3 | 293 | 12-23 |
| 250 | 650 | 405 | 355 | 320 | 30 | 3 | 330 | 12-25 |
| 300 | 750 | 460 | 410 | 375 | 30 | 4 | 392 | 12-25 |
| 350 | 850 | 520 | 470 | 435 | 34 | 4 | 430 | 16-25 |
| 400 | 950 | 580 | 525 | 485 | 36 | 4 | 480 | 16-30 |
| 500 | 1150 | 705 | 650 | 608 | 44 | 4 | 560 | 20-34 |
